Egynyírói sugár terhelési cellák ipari mérőrendszerhez
Modell:SD-03
Kapacitás:100 kg-10 000 kg
Jellemzők:
Egynyírói sugár terhelési cella, a kapacitás 100 kg -tól 10 000 kg -ig terjed
Anyag: ötvözött acél vagy rozsdamentes acél, kiváló minőségű, nagy pontosságú OIML szabvány, alacsony költségek,
Lézer lezárt, vízbiztos az IP68 -ra, korrózióellenes.
Alkalmazások:Padlványok, platformmérlegek, mérleg híd és egyéb mérőeszközök.

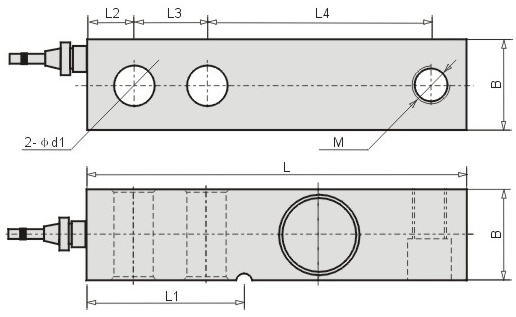

Méretek: (mm)
|
Kapacitás |
L |
L1 |
L2 |
L3 |
L4 |
d |
B |
M |
|
1 ~ 4 (KLB) 0,5 ~ 2 (t) |
130 |
56.5 |
15.8 |
25.4 |
76.2 |
13.5 |
31.8 |
M16X2 |
|
5 ~ 10 (KLB) 2,5 ~ 5 (t) |
171.5 |
77.2 |
19.1 |
38.1 |
95.3 |
20 |
38.1 |
M18X1.5 |
|
20 (KLB) 10 (t) |
222.3 |
101.6 |
25.4 |
50.8 |
120.7 |
26.2 |
50.8 |
M24x2 |
|
Specifikáció: |
|||
|
Pontosság: |
C3 |
||
|
Kombinált hiba: |
±0.02 |
||
|
Névleges kimenet: |
2mV / 3mV / V ± 0,003 |
||
|
Kúszó (%fs/30 perc): |
±0.02 |
||
|
Non - linearitás (%fs) |
±0.02 |
||
|
Hiszterézis: (%fs) |
±0.02 |
||
|
Nulla egyenleg (%fs): |
±1.0 |
||
|
Bemeneti ellenállás: |
350±5 |
||
|
Kimeneti ellenállás: |
350±5 |
||
|
Szigetelési ellenállás: |
Nagyobb vagy egyenlő 5000 (100 VDC) |
||
|
Temp. Hatás a spanra (%fs/10 fok): |
±0.017 |
||
|
Temp. Hatás nullára (%fs/10 fok): |
±0.02 |
||
|
Használja a temp -t. tartomány (fok): |
-20-+55 |
||
|
Gerjesztési feszültség (v): |
9-12 (DC) |
||
|
Biztonsági túlterhelés (%FS) |
150% |
||
|
Végső túlterhelés (%fs) |
200% |
||
|
Védekez |
IP68 |
||
|
Kábelhossz: |
3 méter -10 méter |
||
|
Vezetékes csatlakozási módszer |
|||
|
Piros=exc+ |
Fekete=exc - |
Zöld=jel+ |
Fehér=jel - |
