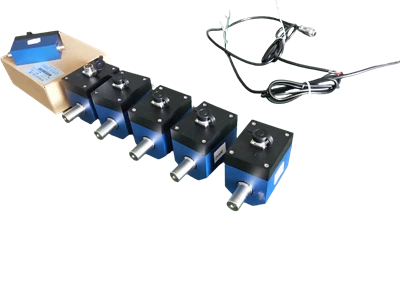

Dinamikus nyomaték -átalakító az ipari kalibráláshoz

Modell: DST-01

A dinamikus nyomaték -átalakítók kritikus alkatrészek a nyomatékkulcs -kalibrációs rendszerekben, amelyek pontos mérést biztosítanak az alkalmazott nyomatéknak, miközben kompenzálják a reakcióerőket.

1. Szerepet a kalibrációs rendszerekben

Dinamikus nyomaték -átalakító az ipari kalibráláshoz, integrálódni a kalibráló rendszerekkel, amelyek képesek motoros motorvezérlőket, nyomatékérzékelőket és kódolókat tartalmaznakKézi, automatikus vagy elektronikus kézikerék működése

Mindkettőt lehetővé teszikNyissa meg a - hurok és zárt - hurokvezérlés, biztosítva a kalibrációs pontosságot a valós - időbeli visszacsatoláson keresztül

2. Kritikus műszaki jellemzők

TEDS (IEEE1451.4) Támogatás: Automatizálja az érzékelő azonosítását és a kalibrációs paramétereket, csökkentve a beállítási hibákat

Robusztus felépítés:

Rozsdamentes acél a korrózióállósághoz ipari környezetben

Alumíniumötvözet könnyű alkalmazásokhoz

Túlterhelésvédelem: ellenállni a 150% -os biztonságos túlterhelésnek és 300% végső túlterhelésnek

Környezetvédelmi ellenálló képesség: IP65-besorolású egységek, ellenállnak a por/víz bejutásának

3. Integráció a kalibrációs munkafolyamatokba

Felszerelés: Karima/négyzet - A meghajtó minták lehetővé teszik a közvetlen kapcsolást nyomatékkulcsokkal, minimalizálva az eltérési hibákat

Jelfeldolgozás: Kompatibilitást igényel:

Négyszeresített frekvenciakörök a zajcsökkentéshez

Árnyékolt kábelek (pl. Poliuretán/PVC - árnyékolva) a pontos alacsony - zajmérésekhez

Hőmérsékleti kompenzáció: Kritikus a sodródáshoz változó laboratóriumi/terepi körülmények között

◆ Méretek:

◆ Jellemzők és alkalmazások

Dinamikus nyomaték -átalakító az ipari kalibráláshoz,Kimenet 5 ~ 15 kHz frekvenciaszó vagy 4 ~ 20 mA áramjel, hosszú - távolságátvitelhez.

A szolgáltatás kicsi méretű, könnyen használható és telepíthető, erős Signal Anti - interferencia képesség.

A termék nem - érintkezési típus, nincs kopás, a legmagasabb 8000 rpm, hosszú - kifejezés magas - sebességforgatás körülmények között.

Ez egy új termék, amelyet cégünk fejlesztett ki a törzshíd speciális technológiája alapján, amely mindenféle nyomatékmérési alkalmhoz alkalmas, kis mennyiségű és nagy sebességgel.

◆ Technical paraméter

Paraméter	Előírások
Kapacitási tartomány	3,5,10,20,30,100nm (opcionális)
Tápegység feszültség	± 15 V DC (frekvenciajel kimenete), 24 V DC (feszültség vagy aktuális jel kimenet)
Nyomatékjel	5 ~ 15 kHz (12 V, 0,0,10 kHz amplitúdó), 4 ~ 20 mA, 1 ~ 5 V, 0-10 V (opcionális)
Sebességtartomány	0 ~ 1000,3000,6000,8000 RPM
Pontosság	±0.25%, ±0.5%
Évi stabilitás	0,25% / év
Szigetelési ellenállás	Nagyobb vagy egyenlő, mint 2000 mΩ (100 VDC)
Környezeti hőmérséklet	-20 ~ 60 fok
Relatív páratartalom	0-90%RH
Túlterhelési kapacitás	150%
Frekvencia -válasz	1ms

Opcionális kiegészítők

	Nyomatékmérő, jelző Kiegészítők: Telepítő eszközök Csak a nyomatékérték kijelzője Kábel; Nyomatékérzékelő kábel Opcionális: Az RS232 támogatása
	Sebességmérő Kiegészítők: Telepítő eszközök Csak a sebességérték kijelzője Kábel: Nyomaték -érzékelő kábel Opcionális: RS232.
	Tengelykapcsoló Alumínium kis kapacitásra Ötvözött acél közepes kapacitásra Rozsdamentes acél nagy kapacitásra
	PC -szoftver 1, Támogatási adatok megjelenítése, tárolás, letöltés. 2, Képes megjeleníteni a nyomaték-, sebesség- és energiafogyasztási adatait, ha az ehhez csatlakoztatott mérő támogatja ezeket a funkciókat.
	Adók: Az MV/ V kimenet analóg kimenetre történő átalakításához, például 0-5 V/ 0-10V/ 4-20Ma
